Загальний опис
Підвісна платформа складається, якщо механізм підвісу, підйомник, запобіжник, електроконтроллер та платформа. Вони мають конструкцію з резонансом і легкі в експлуатації. Згідно з фактичними потребами, вони довільно зібрані та розібрані. Підвісна платформа застосовується до зовнішньої конструкції стіни, оздоблення, прибирання та обслуговування висотних будівель.
Параметр призупиненого платформу
Пункт | тип і параметр підвішеної платформи | |||
модель підвішеної платформи | ZLP 800 | ZLP 630 | ||
швидкість підйому | 8-10м / хв | 9-11м / хв | ||
розмір платформи (довжина * ширина) | (2.5mx3) x0.76м | (2мx3) х0,76м | ||
сталевий трос | структура: 6x19W + 1WS-8.3 Мінімальна сила розриву тяги: 65KN | структура: 4x31SW + NF-8.3 Мінімальна сила розриву тяги: 53KN | ||
підйомник | тип | LTD80 | LTD63 | |
Механізм згоряння | α типу | |||
Номінальна потужність підйому | 8 КН | 6.3KN | ||
мотор | тип | YEJ90LB-4 | YEJ90L-4 | |
влада | 1.8KW | 1,5KW | ||
Напруга | AC380V | |||
гальмівний момент | 15,2 Нм | |||
безпечний замок | тип | Рукоятка типу рукоятки проти навантаження | ||
модель | LS30 | LS30 | ||
механізм підвіски | кількість | 2 комплекти | ||
регульований висота | 1,15-1,75 м | |||
Виступаюча довжина переднього променя | 1.1-1.7м (1.5м і вище 1.5м необхідно зменшити навантажувальну вагу) | |||
якість | вага підвіски платформи (включаючи підйомник, запобіжник, моторна коробка) | 535 кг (сталевий матеріал) 380 кг (алюмінієвий матеріал) | 480 кг (сталевий матеріал) 340 кг (алюмінієвий матеріал) | |
вага механізму підвіски | 2x175 кг | |||
противага | 1000 кг | 900 кг | ||
повна маса машини | 2000 кг (сталевий матеріал) 1840 кг (алюмінієвий матеріал) | 1790 кг (сталевий матеріал) 1650 кг (алюмінієвий матеріал) | ||
підвішена довгастота робочого стану | температура -20 ℃ ~ + 40 ℃ | |||
відносна вологість ≤90% (25 ℃) | ||||
напруга відхиляється ± 5% | ||||
Сила вітру пориву ³8,3 м / с (еквівалент вітровому 5-ти ступені) | ||||
Детальні зображення
α-підйомник
Модель: LTD80A
Швидкість підйому: 9.3м / хв
Потужність двигуна: 1.8KW
Діаметр троса: 9,1 мм
Вага самоокупності: 52 кг
Розмір: 580mmx300mmx252mm
According to client’s requirment,it can be configured with LTD8 and LTD6.3 series hoist

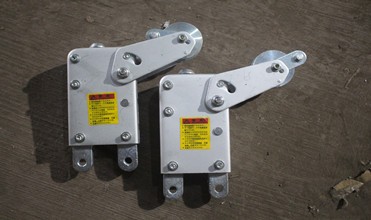

безпечний замок підвішеної платформи
Тип: LS30
Допустима імпульсна сила: 30KN
Діаметр троса: Φ8.3мм
Дротяне замикаюча лінія: ≤200 мм
Зафіксуйте кут нахилу: кут нахилу платформи 3 ° -8 °

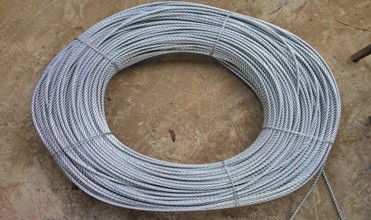

Дротова каната підвішеної платформи
Структура: 4 * 31SW + FC-8.30
Специфікація: 8,3 мм
Стан поверхні: гальванізація
Масляний метод: суха і без масла
Напрямок повороту: ZS
Міцність на розрив: 1960н / мм²
Мінімальна сила удару: ≥51,8кн
Вимірювана сила розриву: 53.8кн

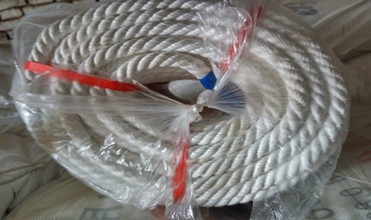

Дротова каната підвішеної платформи
Назва: трос
Тип: Φ18
Стандартний матеріал: високоякісна високоміцна дріт
міні розладна сила: 53KN

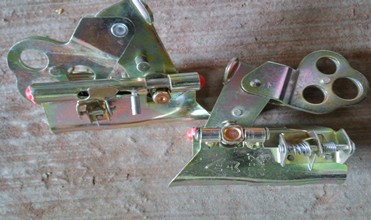

Пристрій керування падінням пасажира підвішеної платформи
Назва: керований тип падіння охоронця
Тип: Φ16-20
Стандартний матеріал: залізо
обробка поверхні: покриттям

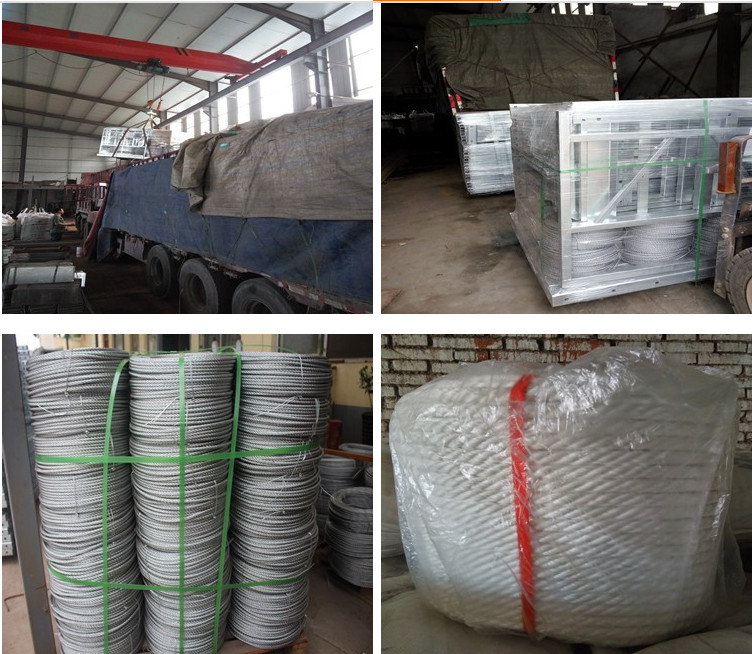

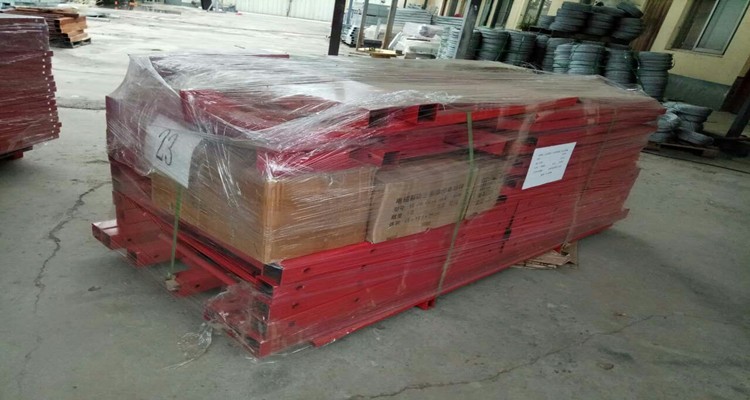

Упаковка та доставка
Швидкі подробиці
Місце походження: Шанхай, Китай (материк)
Номер моделі: ZLP630
Застосування: будівництво
Назва: Підвісна платформа
Колір: індивідуальний
Номінальна навантаження: 630 кг / 800 кг / 1000 кг
Напруга: 220 В / 380 В / 415 В
Сертифікат: ISO
Тип: підвісна робоча платформа
Поверхнева обробка: порошкове покриття або гальванізоване
Матеріал: оцинкована сталь
розмір сталевого каната: 8,3 мм
